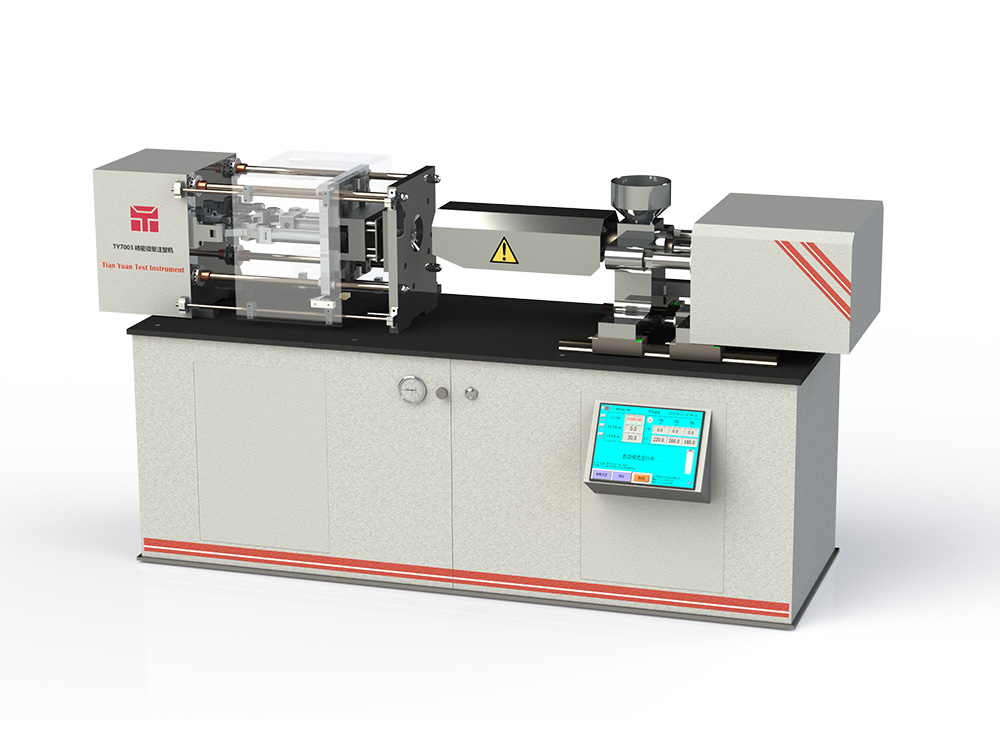

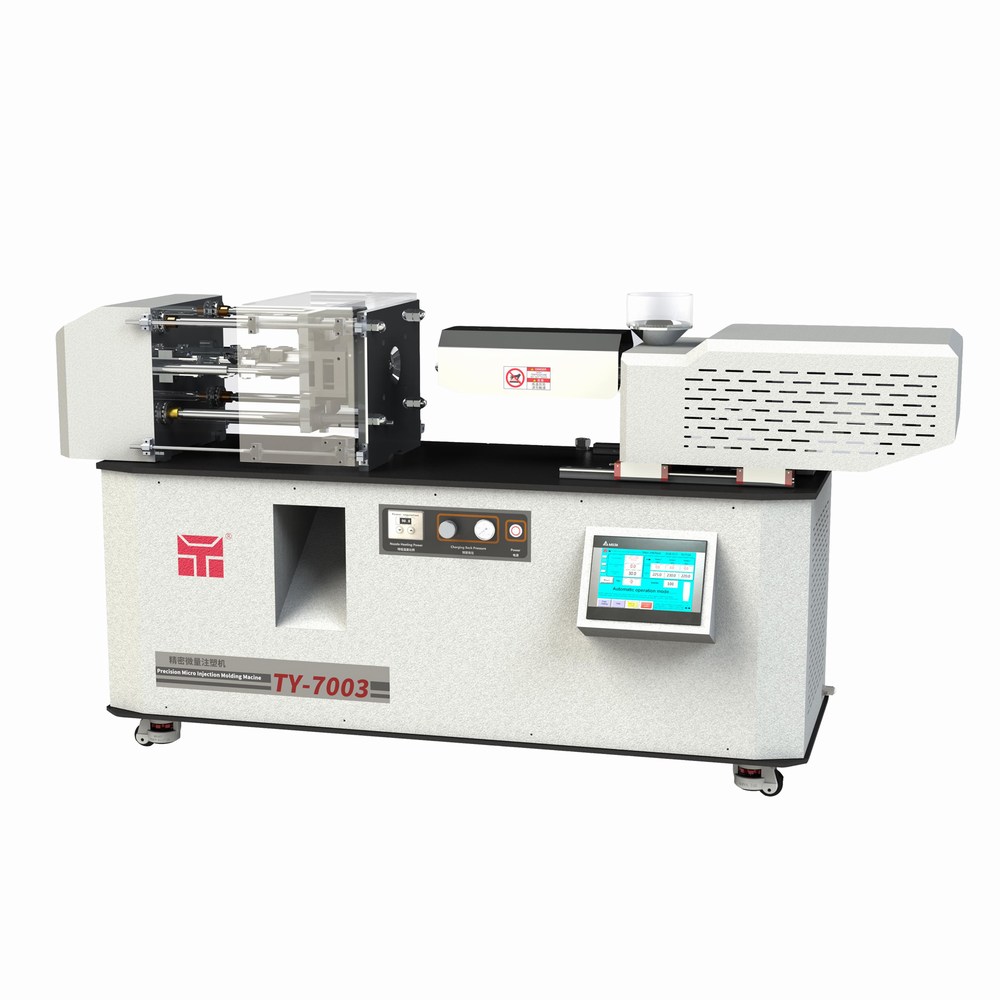

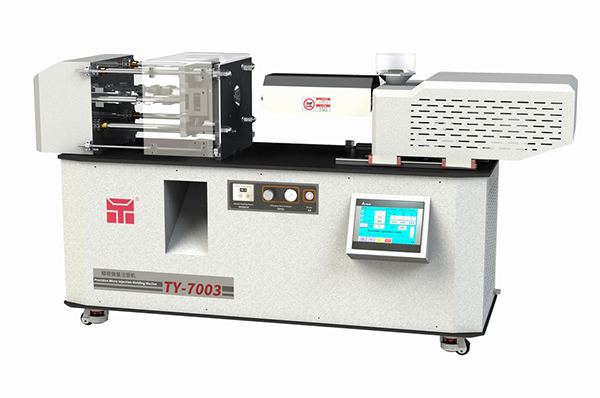

DM-7003精密微量注塑機
一． 設備說明：
本機對生產用機進行了微縮和改進，具有體積小、可移動性強，適用于課堂教學和小型試樣的制作。該產品包括開模合模部件、溶膠注射部件、機身、加熱系統、控制系統和加料裝置。具有結構簡單，操作方便，無噪音無污染；采用220V電壓，可在任何有電場所使用，不受工業用電的限制。
二． 性能特點：
1. 采用小型模具，制作便捷，費用合理，更換方便
2. AC220V+氣動控制+行星伺服系統，無油，無需動力電，體積小
3. PLC人機界面（彩色觸摸屏），一鍵式操作系統，操作簡單，維護方便
4. 采用機械式及電子式雙保護裝置，保障安全。
5. 采用單螺桿喂料，相較于柱塞式結構，塑化更充分
三． 技術參數：
| 主要技術參數 | 規格 |
| 加料扭矩 | 105N.M（伺服電機+行星減速機） |
| 氣壓 | ≥0.8Mpa |
| 射膠量范圍 | 0-80mm |
| 射膠量解析度 | 0.1mm |
| 料斗容量 | 0.2L |
| 加料轉速 | 0.1-60rpm（最高100rpm，60rpm后扭矩遞減直至50%） |
| 開模行程 | 70mm（不含模具） |
| 注射力 | 1.8T（可通過倍力系統增至3.6T） |
| 最大射出力 | 57MPa（備力系統提升至113Mpa） |
| 最大射膠量 | 25cm3（流動性較差的需要定制倍力系統） |
| 鎖模力 | 6T（雙曲臂鎖模裝置） |
| 最高溫度 | 一/二/三區360°C |
| 溫控精度 | ±0.5°C（恒溫狀態） |
| 電源/滿載功率 | 單項AC 220V±10%；50HZ；2200W；10A |
| 螺桿直徑 | 20mm |
| 定模圈外徑 | 50mm |
| 哥林柱間距 | 280*186mm（中心距） |
| 模具尺寸 | 360*90*72mm(長*寬*厚)不含模片 |
| 模具厚度 | 0-25mm |
| 外形尺寸 | 1700×500×950mm |
| 包裝尺寸 | 1800*700*1100mm |
| 適用材質 | 工程塑膠PP, PE,PA, ABS, TPU, PLA等 |
| 機器毛凈重 | 420/380kg |

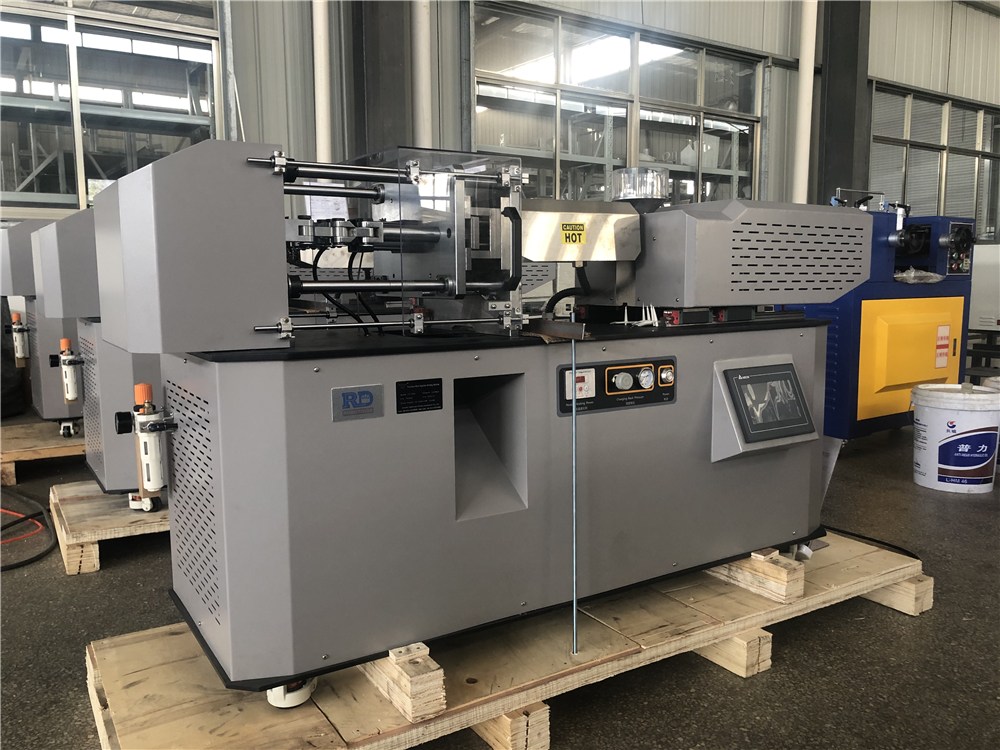

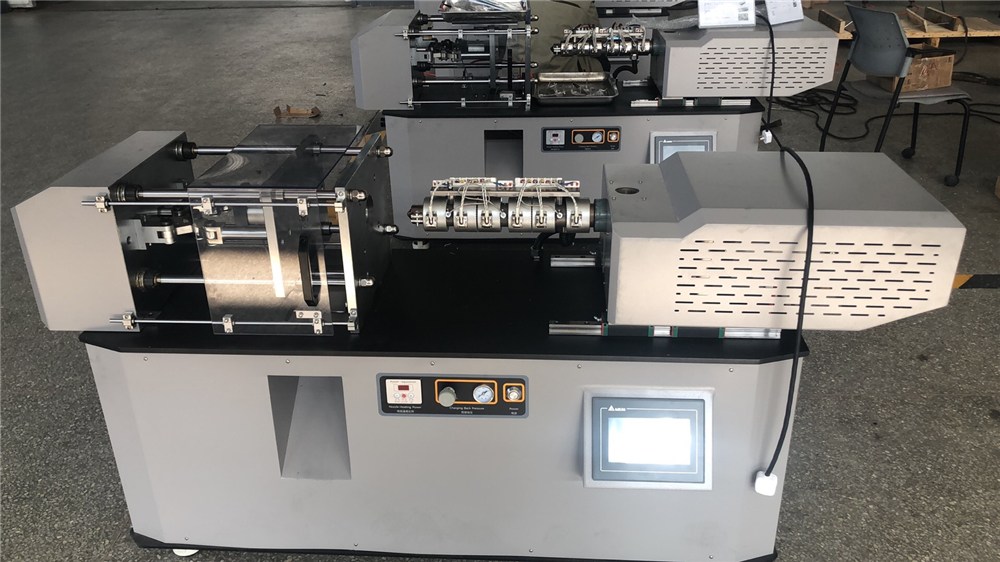

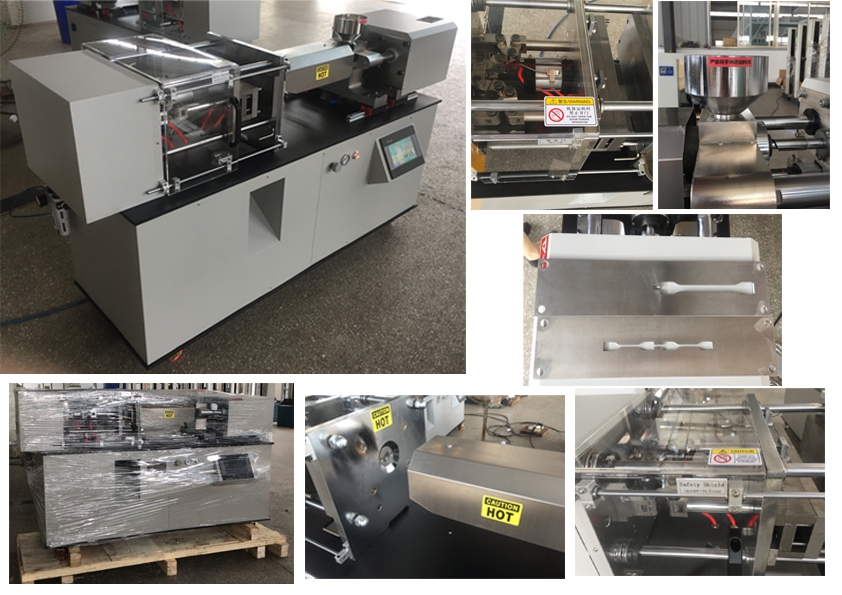

八. 機器實物圖：（我司保留產品外觀升級的權利，以實際出貨為準）
